Kenwood LS-911 Speaker reparatie

Kenwood LS-911 Speaker reparatie

Op visite in de werkplaats een set Kenwood LS-911 Speakers

Kenwood LS-911 Speaker

De Kenwood LS-911 Speaker maken deel uit van de afgebeelde set.
Ik ga hier nu iets vervelends zeggen:
Dit is normaal gesproken niet de apparatuur waar ik aan werk.  Dit is HiFi uit eind jaren 80 begin jaren 90 en kent zo zijn eigen bouwkwaliteit die niet in de buurt mag liggen van de apparatuur waar ik normaal aan werk.

Waarom ik deze dan toch herstel ligt aan het persoonlijke verhaal achter deze set en het feit dat echt niemand dit klusje op zich wil nemen.

In de basis mankeert er niet heel veel aan, vermoedelijk wat schakelaar contacten en regelaar problemen. De speakers krijgen de hogere prioriteit m.b.t. reparatie.

De Kenwood LS-911 speaker :Kenwood LS-911

Tja zoals zo vaak… de rubber randen van de woofers zijn door de tand des tijds hard en breekbaar geworden.
Ook schijnen er in de speakers wat kleinere persoonlijke zaken in te zitten die de eigenaresse er in haar jongere jaren ooit in heeft gestopt en dus rammelen.

Ook is mij verzocht de plakkerige substantie en de kattenharen te verwijderen die op de kunststof frontjes zitten te verwijderen.
Dat wordt stug door poetsen!

Aan het werk met de Kenwood LS-911 Speaker!

De speaker boxjes kenmerken zich door de bouwwijze. Een eenvoudig 1 kamer box, een frontje waar de de tweeter  in gemonteerd zit maar wonder wel wel een box met wat dempings-materiaal en een redelijk uitgebreid scheidingsfilter. Zelfs de interne bekabeling zie ik echt wel eens van mindere kwaliteit. (m.u.v. de tweeter aansluitingen)

Even het woofer frontje eraf halen en de fronthouder rubbertjes verwijderen. Daarmee ontstaat toegang tot de 4 schroeven van het frontje.
Tweeter draadjes losmaken en de defecte woofer er uit halen.









Inmiddels zijn de vervangende speaker rubber randen binnen gekomen en de speakers hiervan voorzien.. Dat proces heb ik helaas geen foto’s van…

Van het eind resultaat wel.

Ook zie je dat het frontje zich redelijk prettig heeft laten op frissen.







De speakers zijn klaar en klinken weer heel netjes..

Volgende stap…. de electronica

Zeg dat je het zag op Vintage-Audio.nl

Ga terug naar de openings pagina

Superscope R1240

Superscope R1240

Superscope R1240

Superscope

Dit is slechts een voorbeeld afbeelding van het type

Nieuwe aanwinst de Superscope R1240.

7 april 2024 bij Saab vriend en Vintage Audio collega Bob van Oostrum op bezoek geweest tijdens zijn opruimingsdagen.
Daar heb ik een erg “zieke” Superscope R1240 receiver mogen overnemen.

De externe verschijnselen van deze Superscope R1240

  1. De bovenzijde is de volledige fineer laag van  verdwenen.
  2. De balance schuif regelaar afgebroken en knop verdwenen.
  3. Aluminium kan een goede schoonmaak beurt gebruiken.
  4. Bij aanzetten blijkt de schaal verlichting grotendeels defect te zijn.
  5. Gedeukt koel rooster.
  6. Verder natuurlijk diverse krakende potentiometers en schakelaars.
  7. Bij nadere inspectie blijkt er meer aan de hand te zijn.
    De afstemnaald is wel verlicht echter zo zwak dat het alleen bovenin de naald zichtbaar is.
    Het stereo lampje brand altijd als de FM radio ingeschakeld is. Dit hoort natuurlijk alleen te zijn als er afgestemd is op een stereo radio uitzending.
    De tuner print is zeer vervuild en het chassis heeft stevige corrosie.

    Het goede nieuws is dat alles zeker goed op te lossen is.

Superscope R1240 Fineer

Missend fineer

Eerste test

Het stereo Lampjes brand constant en de naald is bijna onzichtbaar.


Verlichting

Slechts 1 lampje van de schaalverlichting brand….. en dat is ook nog eens een auto verlichtingslampje….Zucht

Roest

Schijnbaar is de oorzaak van het verdwenen fineer water geweest gezien de roestige beugel en de vervuilde tuner print.



Superscope achtergrond

Ik kan daar veel over vertellen maar poets je Engels even op en lees dit artikel

Technische specificaties

Tuning range: FM, MW
Power output: 35W/ch (stereo)
Frequency response: 15Hz to 70kHz
Total harmonic distortion: 1%
Damping factor: 44
Input sensitivity: 2.8mV (MM), 180mV (line)
Channel separation: 56dB (line)
Dimensions: 122 x 430 x 287mm
Weight: 9.6kg
Year: 1976

De plannen

Natuurlijk eerst technisch in orde brengen.
Daarna cosmetisch h.e.a. weer in orde maken.

Om te beginnen een volledige elektrische en functionele test gedaan.
Die viel niet tegen. Alles lijkt verder “normaal” te werken. zelfs met de sterk vervuilde tuner print.

Daarna het front er af gehaald en eerst maar eens de schaalverlichting problemen verholpen.

Superscope R1240 Verlichting 2

Geen mooie foto maar het verschil is enorm!

Je ziet het stereo lampje (rood) hier ook branden… ik verzeker je… alleen maar ruis uit de tuner en geen afstemming op een station.
Ook zie je dat de naald niet goed verlicht is.

Wordt vervolgd!

Zeg dat je het zag op Vintage-Audio.nl

Ga terug naar de openings pagina

Marshall JCM 800 Bass series

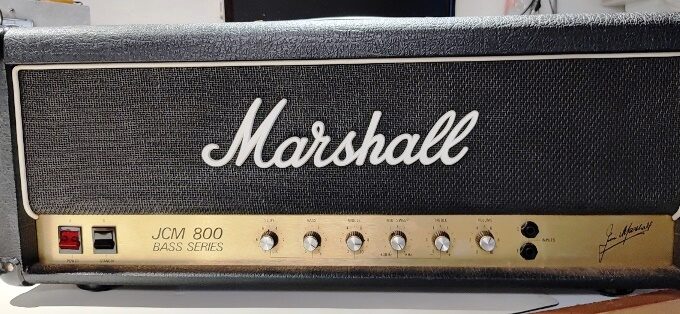

Marshall JCM 800 Bass Series Top

Marshall JCM 800 Bass series

De Top van deze Bassisten Stack van Marshall JCM 800 is voor de tweede keer dit jaar binnengekomen.
De eerste keer moest de eigenaar snel weer op weg geholpen worden naar een optreden.

Marshall JCM 800 Bass Series

Er bleek toen een zekering doorgeslagen te zijn en de oorzaak daarvan was dat 1 van de 4 eindbuizen intern kortsluiting veroorzaakte wat resulteerde in een Spectaculaire onweersbui in een glazen kolf.

Door de defecte buis en zijn tegenpool (er is sprake van een Push-Pull balans eindtrap) te verwijderen, kon de eigenaar op halve kracht zijn zomer optredens afmaken.
Niet ideaal, maar wel functioneel.

In deze tweede ronde is het de bedoeling dat er een nieuwe eindbuizen geplaatst gaat worden, en de versterker in zijn geheel nagelopen en een servicebeurt ontvangt.

De tweede ronde voor Marshall JCM 800!

De eerste klus zonder een schroevendraaier aan te raken is het vinden van de 6550 Matched set eindbuizen. Ik heb zelf een substantiële voorraadbuizen en ook eindbuizen, maar de 6550 als matched quad set zat daar niet bij..

Gelukkig was de eigenaar op de hoogte van de kosten van deze buizen.
De Eigenaar was overigens heel duidelijk …Er zitten Sovtek eindbuizen in, die bevallen goed dus die moeten er ook weer terug in.
Snel gevonden en ook nog voor een redelijke (hoewel nog steeds hoog) prijs in vergelijking met andere leveranciers.

Op de werkbank.

Uiteraard de versterker eerst aan de monitoring “gehangen” zoals hij de tweede keer afgeleverd is.  Je kan goed zien dat de complete stack een pittig leven heeft, links en rechts het vinyl loshangend, veel gebruiks-sporen en stof?

Marshall JCM 800 Bass

De vreemde draadbrug

We concentreren ons op de techniek:
Resultaat..net onder de 50 Watt zoals verwacht, een beetje raar uitziende sinus bij maximaal vermogen, maar nog niets verontrustends. Een goede basis lijkt het wel te zijn.
Voedings-trafo zit wat los veder binnenin op de print een vreemde draadbrug.

Voeding spanning was prima, maar de bias (negatieve voorinstelling) niet helemaal zoals het hoort.

Het Turet board (print) los gehaald van het chassis voor het vervangen en solderen van de div onderdelen. Ook zijn de nieuwe roosterweerstanden goed zichtbaar.



















Tijd voor de nieuwe eindbuizen!

Eerste meting een tegenvallende 70 Watt! Dit had dichter bij de 100 Watt moeten liggen.
Wederom spanning controles en nu is de bias echt heel erg verkeerd.
Schema’s erbij gezocht en de gevonden draadbrug verwijderd en een brug weerstand voorin de plaats gezet.
De brug weerstand zelf is een onderdeel wat door meten, experimenteren, weten en wat discussie met mijzelf gevonden/berekend is maar van af meet 1 stond vast “de vreemde draadbrug verdwijnt”. Met behulp van parallel weerstanden  (i.p.v. de draadbrug) de juiste bias spanning ingesteld en nu is fijn afstellen m.b.v de instelpotjes ook weer mogelijk.

Uiteraard de gevonden waarde als 1 weerstand op zijn plaats gemonteerd. Wel zo veilig.

Condensatoren

De elektrolytische  condensatoren in de bias gecontroleerd en die bleken meer dan 10% afwijking te hebben t.o.v. de vermelde waarde. Uiteraard deze ook vervangen.

De volgende meting leverde een mooie 95 Watt op.  Nog niet 100 Watt maar al wel een stuk beter. Onder belasting bleken de roosterweerstanden een redelijke onderlinge afwijking te hebben. En uit voorzorg de rooster Koppel condensatoren ook vervangen.
Reden hier voor is het onweerswolkje in de glaskolf en de verwachte/gewenste lange levensduur van de Stack.  Dus gewoon het zekere voor het onzekere genomen.

Nu dit allemaal gedaan is hebben we wel netjes 99,6 Watt Clean… ik noem het binnen specificatie! Enn…. de top top max power sinus is nu om te zoenen zo fraai!
Tijd om de pre-amp buisjes te controleren. Deze blijken in Prima conditie op 1 na Deze (de fasedraaier) ook vervangen.

Tijdens de eerste luister/ speaker test bleek dat één buisvoet niet altijd goed contact maakt. Bleek dat de veerkracht uit een paar pooltjes betere dagen hadden gekend.
Niet mee prutsen maar vervangen.

Speaker cabinet



The only way in….via de voorzijde..





Hier moest de speaker jack vervangen worden.
Tja.. paar minuten werk.
Gelijk de bouten van de zwenkwielen weer vast gezet, en de speakers Visueel en Electro mechanisch getest.

Allemaal prima in orde…



Mooi he… die 6550 buizen… Ja ja… dat stukje tape is ook weg gehaald… 🙂

Als laatste heb ik twee missende retainers  (die veren met kapjes) weer geplaatst op de eindbuizen en de Preamp weer voorzien van Afschermkappen over de buizen.

Al met al iets van 7 uur in geïnvesteerd maar ik vond het zo leuk dat ik niet alle uren opgeschreven heb.

Ik ben erg benieuwd wat de reactie van de eigenaar is als hij zijn vertrouwde Stack weer laat wapperen en pompen!

Een mooie succesvolle reparatie en onderhoudsbeurt op deze

Marshall JCM 800

Nog wat leuke achtergrond info over deze Bass versterkers
