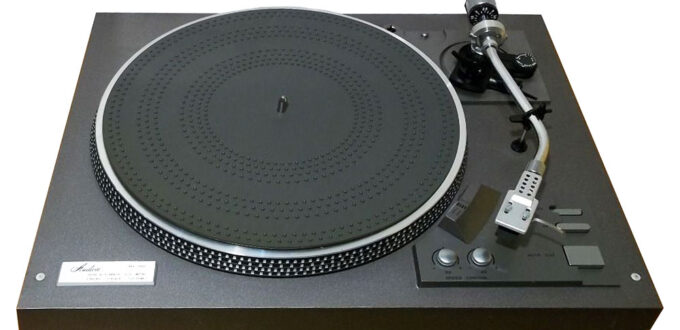

Audion MX-960 reparatie
De Audion MX-960 reparatie moet natuurlijk ook gedaan worden.
Er moet een schema gevonden worden, van deze platenspeler want zonder schema is het een lastig te begrijpen wat er allemaal gebeurd op de print.
De zichtbare defecten:
De Draaitafel gaat wel aan maar draait niet, maar heeft wel “neiging” tot starten bij het wisselen van de 33/45 rpm.
Helaas heeft er voor mij al iemand in gewerkt.
Schema en/of documentatie voor Audion MX-960 reparatie.
Na wat zoeken blijkt dat Scott en Pioneer in de basis dezelfde elektronica gebruikt hebben (dus Fujiya-audio heeft voor deze merken ook geproduceerd) zij het dan vol automaten.
Ik heb via een link op een forum het Scott schema te pakken gekregen en deze “uitgekleed naar wat er van toepassing is op de Audion MX 960 reparatie.De eerste klap is bij mij vrijwel altijd alle electrolitische condensatoren vervangen.
In dit geval betreffen het twee 1000uF elko’s in de de voeding en een stuk of vijf kleintjes van 1uf t&m 33uf. Niets bijzonders.
Helaas gaf dit geen verbetering, maar dat was ook niet de verwachting.
Dit brengt mij tot de halfgeleiders.
Een paar “non bipolaire” power transistoren en standaard ic’s. Geen kritieke zaken.
Verder nog een paar kleinere transistoren, maar eerst maar eens de power torretjes. Uiteraard de juiste types gescoord en vervangen…
Wederom geen resultaat maar wel verandering. De neiging bij de rpm omschakeling lijkt wat krachtiger.
Tijd voor de oscilloscoop.
Nu ben ik niet in bezit van een grote scoop maar van een multimeter-achtige scoop oplossing.
Voldoende om te zien wat er goed en niet goed gaat.
Na wat zoeken blijkt de rpm referentie occilator niet te lopen.
Twee kleine transistortjes verder…Resultaat! Het plateau draait weer!
Maar toch is het nog niet 100% goed. Ik zie kleine fluctuaties in de draaisnelheid.
Verder meten: Lijkt er op dat er slechts 1 puls zijde de motor aandrijft.
Ook het biaseren/inregelen van de aandrijving gaat niet fijn. Naar mijn smaak worden de power transistoren ook vrij warm.
Voor de zekerheid ga ik de biaserings componenten (4 weerstanden en twee instel potmeters) ook nog vervangen. Ik verwacht hier geen resultaat van behalve de zekerheid dat het in orde is en dus later wel fatsoenlijk werkt.
Het hoofd oorzaak van het pulserende toerental lijkt te wijten aan 1 van de twee Hall Effect sensors.
Deze zitten in de motor. En de types zijn natuurlijk niet te achterhalen, laat staan te verkrijgen.
Onthou dat deze platenspeler al 40 á 50 jaar!!!! jong is en er veel componenten die toen state of the art waren inmiddels lang geleden zijn achterhaald en vervangen.
Gelukkig zijn er nog wel Hall Effect sensoren, alleen van een heel ander type.
Ik heb wel een setje sensoren besteld. Na wat op de Sensor techniek ingelezen te hebben kan ik vast stellen dat de in de pick-up gebruikte schakeling niet sterk afwijkt van de voorgestelde datasheet schakelingen. Zelfs de voltages zouden geen probleem mogen vormen.
Het zal moeten blijken of deze modernere (inmiddels ook alweer lastiger te verkrijgen) type sensoren de klus ook kunnen klaren.
Zover ik kan zien is de positie in de motor van belang om een synchrone werking te kunnen krijgen.
We gaan het zien.
Wordt vervolgd,, Foto’s volgen.
