Dit keer een classic transistor gitaar versterker op de werkbank
Schaller KV25

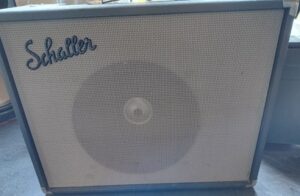

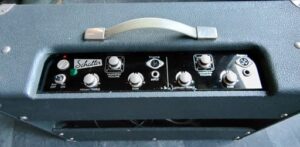

Met recht een classic uit 1970 deze, in bijna mint verkerende staat, Schaller KV25, met een Weber speaker.
Nu blijken er meerdere KV25 ontwerpen van Schaller te zijn, maar we hebben het hier over de eenvoudig Schaller KV25 zonder Vibrato of Reverb.
Een eenvoudige 2 kanaals versterker waarvan 1 kanaal geen geluid meer geeft.
De eigenaar doet er geen groteske dingen mee en wil deze versterker functioneel als thuisversterker gaan gebruiken.
Over deze specifieke Schaller KV25 is bizar weinig historie over terug te vinden.
Z’n grotere broertje met Vibrator en Reverb wel.
Op de markt gekomen rond 1968 en van de markt verdwenen in 1973.
De eigenaar heeft een serieuze poging gedaan het mij makkelijk te maken en heeft het schema mee geleverd. Dat stel ik altijd op prijs.
Het schema is echter van het vibrato /reverb broertje maar geeft wel een vingerwijzing hoe onze KV25 in elkaar steekt. De waardes van onderdelen in het schema en de aanwezige waardes wijken echter enorm van elkaar af maar de signaal loop is vergelijkbaar.
Doel is het defecte kanaal weer functioneel te maken en een korte controlle.
De reparatie van de Schaller KV25
De versterker blijkt eenvoudig opgebouwd te zijn, twee identieke printjes voor de input en de tone regelimg van ieder kanaal en dan nog een mix printje en de eindtrap met voeding.
Wat ik een beetje vreemde oplossing van Schaller vind is dat de aansluitdraden van componenten wederen gebruikt om draden naar b.v. de toonregeling aan te solderen buiten de print.
En dat er een instel potje “vliegend”is gemonteerd.
De tweeling

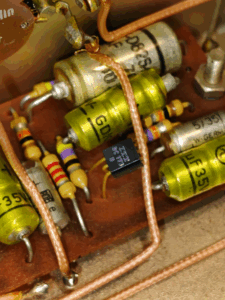

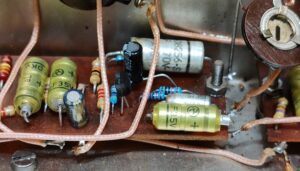

Twee identieke printjes (de tweeling) maakt het vergelijken met elkaar mogelijk en al snel bleek de ingangs transistor een verdachte.
Deze uit de schakeling gehaald en getest… deze bleek goed te zijn. Toch staat deze transistor verkeerd ingesteld.
Er bleek een ontkoppel condensator (sluiting) en een weestand (in waarde verlopen) niet goed te zijn. Na vervanging was de verwachting hoog gespannen….maar geen enkle geluid! WTF!
De transistor stelde zich nu wel goed in en ik kreeg ook signaal door de schakeling maar een condensator vlak voor de toonregeling bleek onderbroken te zijn.
Een preamp met drie issues om 1 transistor heen..maak ik niet vaak mee.
Maar goed, alle defecte componentjes vervangen en nog een paar extra getest en vervangen..en de Schaller KV25 speelt weer op beide kanalen gelijkwaardig.
Alle regelaars even schoongemaakt en de diverse condensatoren die sterk verouderen kunnen gecontroleerd. Wonderbaarlijk bleken deze nog binnen de 10% afwijkings grens te zitten… dat na 55+ jaar!!!
Deze gitaar versterker gaat weer fijn werken. Altijd leuk om zo’n relekwie op de werkbank te hebben.
